光学二向色镜

作者:handler    发布时间:2021-01-27 21:09     浏览次数 :2178

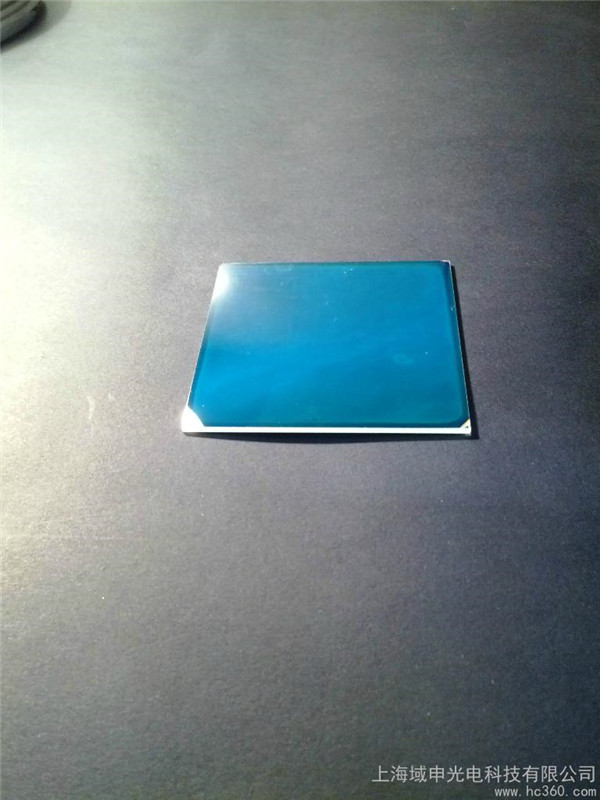

二向色镜

产品介绍:

指45度入射或大角度入射时,把光源分离出特定的光谱改变部分光谱光路方向,常用于酶标仪器、荧光显微镜系统、投影光引擎系统、激光灯、光学仪器分束、视频眼镜等传感器系统。是光学设计常用的光学元件,能有效缩小器件的结构实现多功能的光路。



特点:

飞尔光学二向色镜具有高穿透率,波长定位准确,光能量损耗小等优点



参数

二向分色镜

工艺方式

IAD多层介质硬膜

S1面

AR膜 420-680nm@R<2%

S2面

二向分光膜

工作波段透过率

T>95%

截止波段反射率

R<95%

尺寸范围

圆形、方形、按需定制

产品厚度

0.3-5.0mm

通光孔径

镀膜覆盖有效面积>95%

表面光洁度

国标三级  美军标40-20(划伤/麻点)

环境测试

MIL-STD-810F





常规应用:

应用

中心波长

透射波长

反射波长

AR膜波长

微型投影

594nm

430-588nm

600-650nm

420-680nm

微型投影

486nm

430-470nm

494-650nm

420-680nm

荧光显微镜

675nm

690-800nm

610-650nm

420-680nm

荧光显微镜

495nm

510-680nm

450-480nm

420-680nm

荧光显微镜

560nm

530-550nm

570-590nm

420-680nm

舞台灯光

583nm

420-560nm

600-650nm

420-680nm

舞台灯光

486nm

490-650nm

430-470nm

420-680nm
